ESCANER INTERFAZ NAVIGATOR TXT MULTIHUB SOFTWARE OHW (MAQUINARIA)

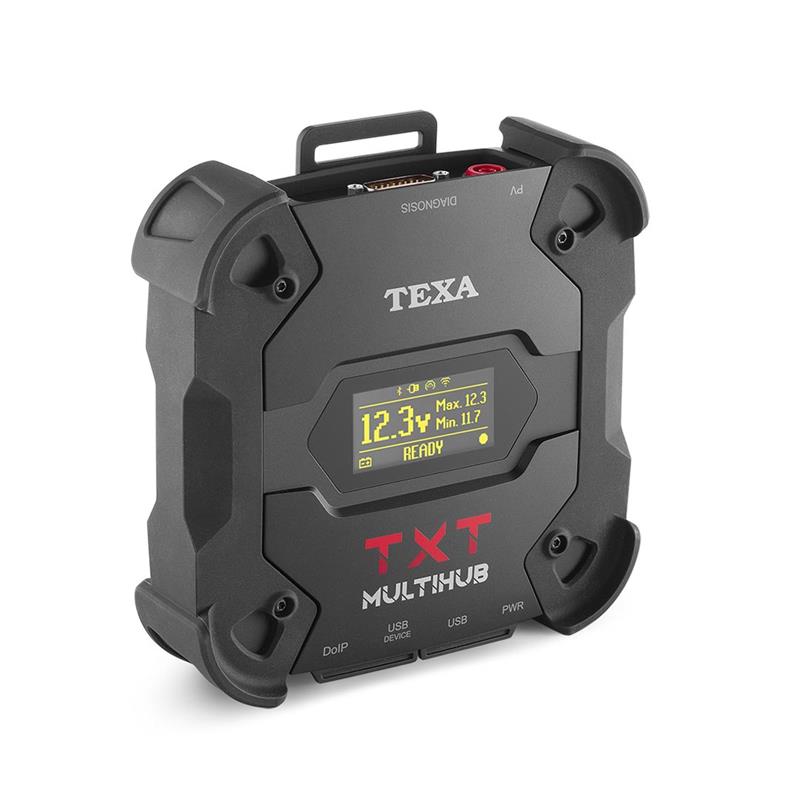

NAVIGATOR TXT MULTIHUB TEXA  ESCÁNER DE DIAGNÓSTICO

Con el aumento de la electrónica en los vehículos y la creciente complejidad de las reparaciones, TEXA ha desarrollado TXT MULTIHUB, una interfaz de diagnóstico extremadamente versátil, que se adapta fácilmente a las tareas de mantenimiento, haciéndolas rápidas e intuitivas en cualquier situación.

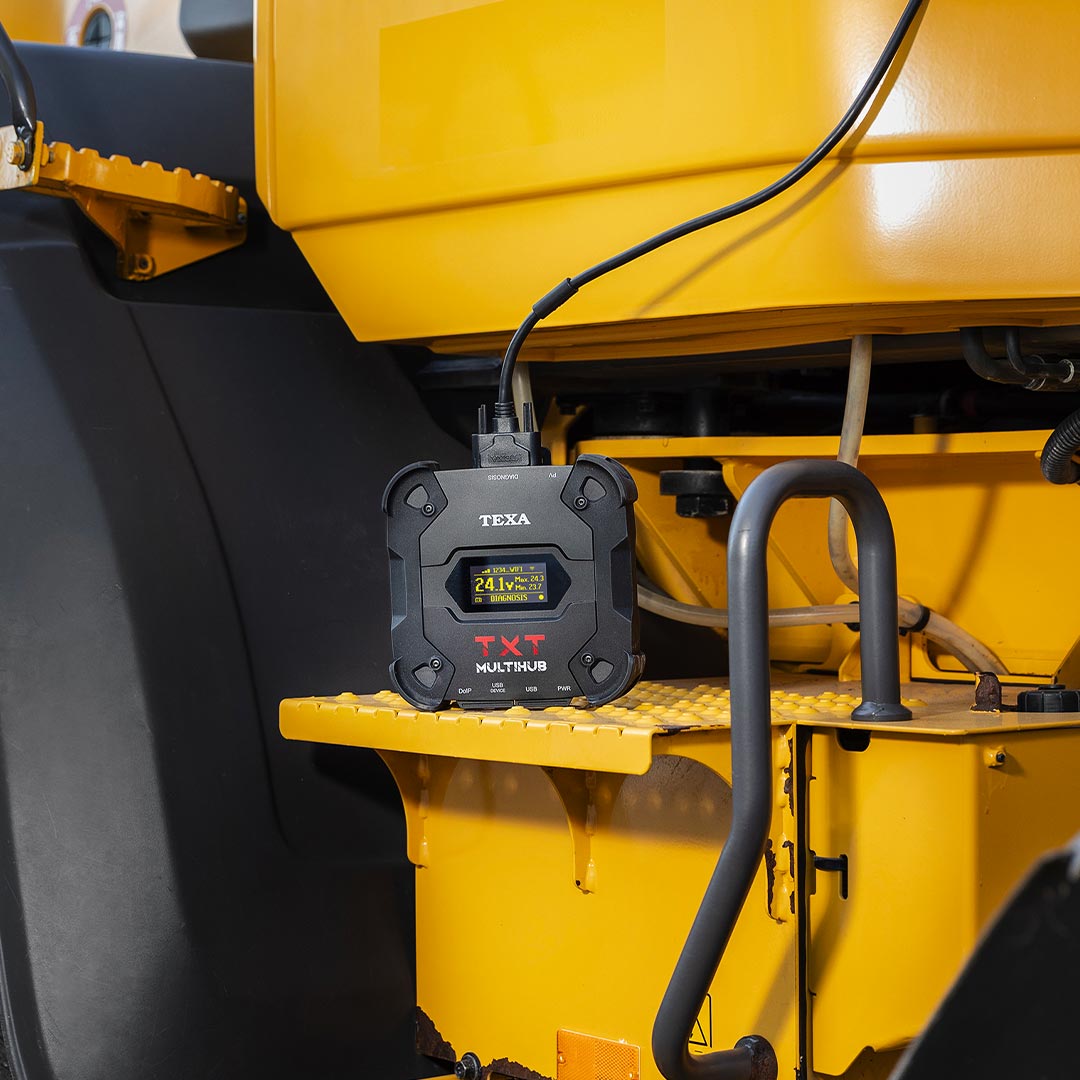

Con características técnicas y constructivas únicas, el escáner de diagnóstico TXT MULTIHUB destaca por la capacidad de operar en cinco entornos diferentes, además de intervenir en automóviles, vehículos pesados, motocicletas, embarcaciones, vehículos agrícolas y de construcción, garantizando siempre un rendimiento inigualable y la máxima satisfacción del cliente.

FUNCIONES NAVIGATOR TXT MULTIHUB TEXA

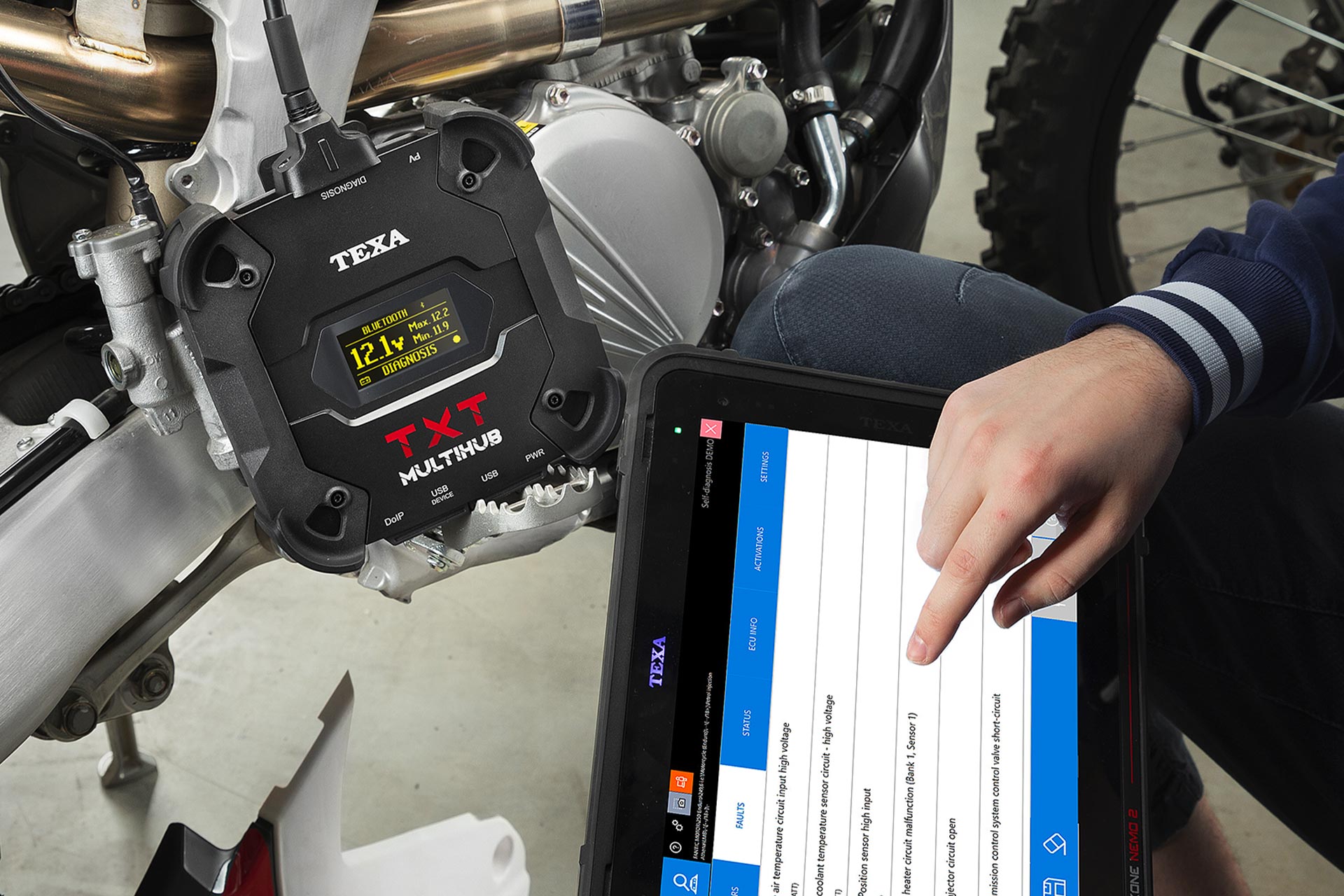

ESCÁNER DE DIAGNOSTICO PARA MOTOS TEXA

• Módulo Wi-Fi para las operaciones de diagnóstico que utilizan el estándar CAN y DoIP
• Cable de red (Ethernet) reservado para operaciones DoIP (ISO 13400)
• Toma USB para todo tipo de diagnóstico, incluido el Pass-Thru (SAE J2534-1 y SAE J2534-2)
• Módulo Bluetooth para diagnósticos convencionales

ESPECIFICACIONES NAVIGATOR TXT MULTIHUB TEXA

• Procesador principal: iMX6 1 GHz
• RAM: 512 MByte
• Almacenamiento masivo: eMMC 8 GByte
• Coprocesador: STM32F439 168 MHz
• RAM: 2 MByte SRAM, 8 MByte SDRAM
• Flash: 2 MByte
• Conector de fuente de alimentación: PWR: conector de CC 2,1
• Alimentación: 12 – 24 Vdc (desde la batería del vehículo a través del conector OBD o cableado específico)
• Consumo: 1 A a 12 V máx.
• Conectores USB:
• USB: host USB 2.0 tipo A, salida máxima de 1 A
• DISPOSITIVO USB: dispositivo USB 2.0 tipo B (conector prioritario)
• Comunicación Bluetooth: Bluetooth 5.0 (BDR/EDR/LE)
• Comunicación WiFi: WiFi IEEE 802.11 b/g/n 2,4 GHz
• Banda operativa: 2400 ÷ 2483,5 MHz
• Potencia máxima de radiofrecuencia transmitida: 10 dBm (2400 ÷ 2483,5 MHz)
• Conectores de diagnóstico:
• DIAGNÓSTICO: DSUB-26HD (ISO 22900-1)
• DoIP: RJ45 (UDP/TCP 13400)
• Interruptor electrónico: 2 vías, 13 posiciones independientes
• Conector de reprogramación de unidades de control: PV (SAE J2534-1)
• Interfaz de usuario: Pantalla OLED de 64×128 puntos
• Temperatura de funcionamiento: 0 ÷ 50 °C
• Temperatura de almacenamiento: – 20 ÷ 60 °C
• Protocolos compatibles:
• Códigos de parpadeo
• K, L (con protección de corriente de 100 mA), ISO9141-2, ISO14230
• CAN ISO11898-2 de alta velocidad
• Segundo canal CAN ISO11898-2
• CAN ISO 11898-3 de baja velocidad
• CAN SAE J2411 de un solo cable
• SAE J1850 PWM
• SAE J1850 VPW
• SAE J2534-1
• SAE J1708
• UDP/TCP ISO 13400 (DoIP)
• Humedad de funcionamiento: 10 ÷ 80 % sin condensación
• Dimensiones [mm]: 176,1 x 175,4 x 46,8
• Peso: 600 g
• Nivel de protección IP: IP53 * (*) Con tapas protectoras debidamente cerradas.
• Directivas:
• RoHS 2011/65/UE
• RED 2014/53/UE
• 2015/863/UE
• Compatibilidad electromagnética:
• ETSI EN 301 489-1
• ETSI EN 301 489-17
• Sistemas de radio: ETSI EN 300 328
• Seguridad eléctrica:
• EN 62638-1/AC:2015
• EN 62311:2008
